Hamburg I

Deutschlands erster saisonaler Behälter-Wärmespeicher war in eine zentrale, solar unterstützte Wärmeversorgung für ein Neubaugebiet in Hamburg eingegliedert. Im betriebsfertigen Endzustand lag der Speicher vollkommen unter der Erdoberfläche und wurde bis zum Jahr 2008 durch 2.000 m² Dachkollektoren beladen.
Im Jahr 2010 erweiterte die HanseWerk Natur GmbH die Nutzung des saisonalen Wärmespeichers, um neben der saisonalen Speicherung solarer Wärme auch den Anteil der Kraft-Wärme-Kopplung – KWK – im Fernwärmenetz zu erhöhen.

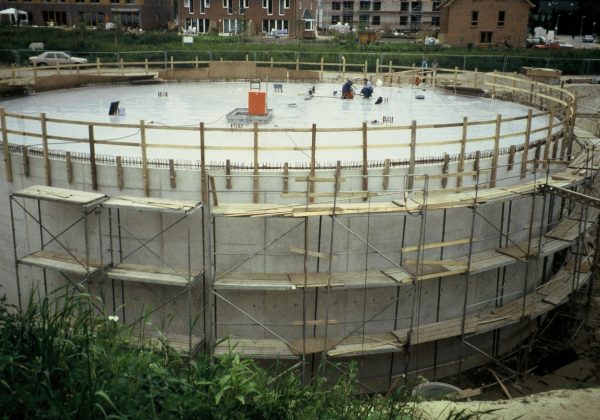

Hamburg1 Speicher im Bau
Kollektor Hamburg1
Hamburg1 Speicher im Bau
Kollektor Hamburg1
Zurück
Weiter

Eckdaten

Betriebszeitraum1996-2008
SpeichertypBehälter-Wärmespeicher
Speichervolumen4.500 m³
4.500 m³ WÄ
Fördervorhaben (FKZ)Solarthermie2000
BetreiberHanseWerk Natur GmbH
WärmeerzeugerGaskessel,
Mini-BHKW ,
solarthermische Flachkollektoren
Wärmekapazität260 MWh
Kollektorfläche2.000 m² Apertur
SystemkomponentenGaskessel,
Mini-BHKW ,
solarthermische Flachkollektoren
Kosten Wärmespeicher960.460 €
213 €/m³ WÄ
