Crailsheim

In Crailsheim entsteht ein zentrales, solar unterstütztes Nahwärmesystem für ein Neubau- und Bestandsgebiet auf einer Konversionsfläche.

Im Mai 2012 erfolgte die Inbetreibnahme des ersten Bauabschnittes mit 7.500 m² Flachkollektoren auf Wohnbauten, Schulgebäude und Lärmschutzwall. Die solare Nahwärme Hirtenwiesen 2 in Crailsheim ist Deutschlands größte Solarsiedlung. Die Anlage verfügt über zwei Heißwasser-Pufferspeicher (100 m³ und 480 m³) sowie einen Erdsonden-Wärmespeicher.

Die Anlage ist auf einen solaren Deckungsanteil von 50 % des jährlichen Gesamtwärmebedarfs ausgelegt.

CHM Kollektoren

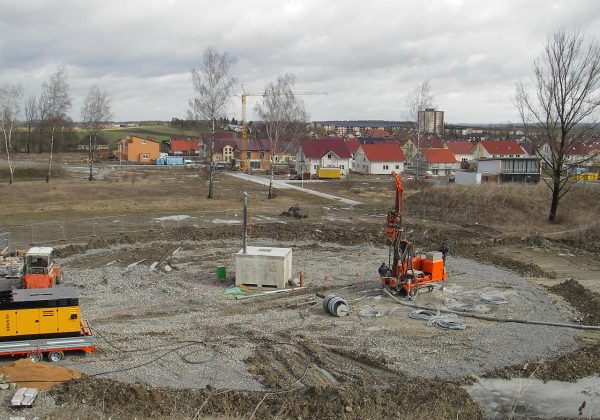

CHM WSPimBau

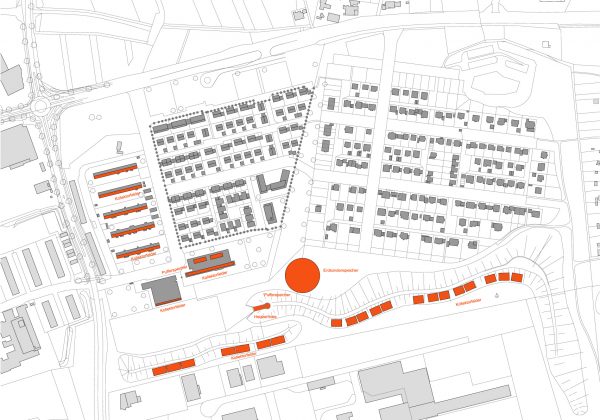

Crailsheim_Lageplan

Zurück

Weiter

Eckdaten

Betriebszeitraum	seit 2007
Speichertyp	Erdsonden-Wärmespeicher
Speichervolumen	37.500 m³ 10.000 m³ WÄ
Fördervorhaben	Solarthermie 2000plus
Betreiber	Stadtwerke Crailsheim
Wärmeerzeuger	Solarthermische Flachkollektoren, Wärmepumpe, Fernwärme
Wärmekapazität	580 MWh
Kollektorfläche	7.500 m² Apertur
Systemkomponenten	solarthermische Flachkollektoren, 2 Heißwasser-Pufferspeicher (100m³ + 480m³), elektrische Wärmepumpe
Kosten Wärmespeicher	592.600 € 59 €/m³ WÄ
