Langkazi	2018	Speicherbeschreibung

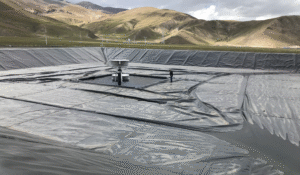

Bild-Quelle: Aalborg-CSP		Der Erdbecken‑Wärmespeicher in Langkazi ist der erste seiner Art außerhalb Europas und liegt auf über 4.600 m ü. NN. Aufgrund des reduzierten Luftdrucks beträgt der Siedepunkt des Wassers nur etwa 85 °C, weshalb der Speicher maximal auf ca. 70 °C beladen wird. Die Deckelkonstruktion orientiert sich an der Bauweise des SUNSTORE‑3‑Speichers (2014) .Der Speicher verfügt über ein Volumen von 15.000 m³ und ist mit einer 22.000–22.275 m² großen Solarthermieanlage gekoppelt. Er kann rund 700 MWh Wärme saisonal speichern und deckt damit über 90 % des lokalen jährlichen Wärmebedarfs der Stadt Langkazi.
		Fertigstellung [Jahr]	2018
		Speicherbetreiber & Beteiligte	Local government of the autonomous region of Tibet, Arcon Sunmark
		Volumen [m³]	15000
		Geometrie [LxBxH, Böschung]	58 x 58 x 10 m \| Böschung: 1:2 (26,57°)
		A/V-Verhältnis	0,447
		Spezifische Kosten [€/m³]	nicht bekannt
		Speicherinhalt [MWh]	700
		Wärmeverluste [MWh]	nicht bekannt
		Speicherwirkungsgrad	nicht bekannt
		Speichertemperatur [°C]	70
		Wärmeerzeuger	22.000 m² Solarthermie, Max. Leistung 17,5 MW
		Netztemperatur [°C]	VL: 65 °C \| RL: 35 °C
		Dämmstoff [nur Material]	Crosslinked PE \| XLPa NMC Nomatec \| 3x 80 mm (240 mm)
		Abdichtung	HDPE HT Liner \| Solmax
		Ballastierung	Top Cover: PE-Rohre SDR33 gefüllt mit Beton; Floating Cover: PE-Rohre SDR33 gefüllt mit Beton, ummantelt mit 800g/m²-Vlies
		Einbauteile:	Mannsloch: 3x DN 1000, Vakuum-Ventile: 28 SDR17
		Geologie & Grundwasser	nicht bekannt
		Besonderheit:	Speicher liegt auf 4600 m --> Siedepunkt bei 85 °C
Aufzufinden in:
[1]: Aalborg CSP: https://www.aalborgcsp.de/projekte/ptes/15000-m3-erdbecken-waermespeicher-tibet [2]: The Performance of a High Altitude and High Solar Fraction Large-Scale District Heating Project - Qingtai Jiao et al. [3]: Large-scale solar thermal systems in leading countries: A review and comparative study of Denmark, China, Germany and Austria - Daniel Tschopp et al. [4]: A comprehensive review on pit thermal energy storage: Technical elements, numerical approaches and recent applications - Fan et al.
