Eggenstein2007Speicherbeschreibung

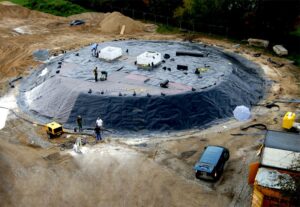

Bild-Quelle: Pfeil & Koch Ingenieurgesellschaft		Der Erdbecken‑Wärmespeicher in Eggenstein‑Leopoldshafen wurde als Kies‑Wasser‑Speicher mit mehreren Schüttschichten ausgeführt. Wie bei vergleichbaren Anlagen ermöglicht diese Bauweise eine Doppelnutzung der Oberfläche, die hier in den Bestand des Schulhofs integriert wurde.
Eine charakteristische Besonderheit ist die Geometrie: Der Speicher wurde als umgekehrter Kegelstumpf hergestellt und vollständig über die Geländeoberkante überbaut. Im Gegensatz zu den Anlagen in Steinfurt und Chemnitz erfolgte die Beladung nicht über horizontale Leitungen, sondern direkt über einen Infiltrations‑ und einen Extraktionsbrunnen. Eine dazwischenliegende Sandschicht sollte einen hydraulischen Kurzschluss verhindern.
Im Betrieb kam es jedoch wiederholt zu hydraulischen Störungen und Pumpenproblemen, sodass ein stabiler Speicherbetrieb nie erreicht werden konnte. Darüber hinaus führten erhöhte Wärmeverluste über den Deckel zu einer inversen Temperaturschichtung im Speicher. Eine Durchmischung wurde durch die nur begrenzt durchlässige Sandschicht zusätzlich eingeschränkt.
Der Speicher ist heute außer Betrieb.
Fertigstellung [Jahr]2007
Speicherbetreiber & Beteiligtesolaris Verwaltungs-GmbH, Züblin Abteilung Tiefbau Stuttgart, ZSW-BW, Leonhard Weiss GmbH & Co
Volumen [m³]4500 (3000 Wasseräquivalent)
Geometrie [LxBxH, Böschung]10 m Höhe und 27,7 m Durchmesser (Kegelstumpf), 7,5 m unter GOK und 3,5 m über GOK | Böschung: 35°
A/V-Verhältnis0,428
Spezifische Kosten [€/m³]144 €/m³ Wasseräquivalent
Speicherinhalt [MWh]175 / 220
Wärmeverluste [MWh]*66.67
Speicherwirkungsgrad*0.13
Speichertemperatur [°C]max.: 70 °C | min.: 20 °C (Simuliert)
Wärmeerzeuger1600 m² Flachkollektoren (131-351 MWh/a), Gaskessel (je 600kW), Wärmepumpe (60kW)
Netztemperatur [°C]VL: 60 °C | RL: 30 °C
Dämmstoff [nur Material]Schaumglasschotter | 700 - 800 mm
AbdichtungPEHD-1-lagig
BallastierungErdbedeckung des Speichers, Kies-Wasser-Gemisch im Inneren des Speichers
Einbauteile:Infiltrationsbrunnen und Extraktionsbrunnen
Geologie & Grundwassernicht bekannt
Besonderheit:Kies-Wasserspeicher
Aufzufinden in:
[1]: Solar unterstützte Nahwärmeversorgung mit und ohne Langzeit-Wärmespeicher - M. Benner et al.
[2]: Abschlussbericht zum Vorhaben Weiterentwicklung der Erdbecken-Wärmespeichertechnologie - Fabian Ochs
[3]: A comprehensive review on pit thermal energy storage: Technical elements, numerical approaches and recent applications - Fan et al.
[4]: Solarthermie 2000Plus FKZ 0329607P
[5]: WinterSun - Fkz0325998A

*berechnet aus: [4]
